— Skala 1:120, wielkość TT —

Strona o makiecie kolejowej w wielkości TT wykonanej z myślą o dzieciach (roboczo nazwana M&M od pierwszych liter imion dzieci).

Plan makiety M&M

Przy budowie makiety przyjąłem kilka założeń:

  • makieta ma być obsługiwana przez dzieci, dlatego sterowanie musi być maksymalnie uproszczone i ograniczać się do kilku przełączników
  • brak jakichkolwiek odstających od makiety elementów, takich jak drzewka, czy sygnalizatory. Nieostrożność dzieci mogłaby być dla tych elementów groźna w skutkach
  • wszelkie domki mosty i inne elementy dodatkowe mają być radosną twórczością dzieci. Mogą ustawiać budowle z klocków, samochody, którymi bawią się na co dzień, itp.
  • ruch na makiecie odbywa się w obu kierunkach
  • automatyka zabezpieczeń ruchu pociągów (uzależnienie położenia rozjazdów i zasilania torów stacyjnych) uniemożliwia spowodowanie najechania jednego pociągu na drugi, który stoi na stacji, dzięki zastosowaniu uzależnienia położenia rozjazdów i zasilania torów stacyjnych
  • na makiecie mogą znajdować się dwa pociągi, które mogą się mijać na stacji. Kolejne pociągi mogą czekać na torach bocznicowych
  • istnieje możliwość przełączenia zasilania pomiędzy systemem analogowym i cyfrowym

Budowa makiety

Pulpit makiety M&M

Makieta została zbudowana na starej desce kreślarskiej o wymiarach 150 x 100 cm. Szlak wykonany jest z modelowych torów na nasypie (bettungs), natomiast bocznice są ze starych torów BTTB. Makieta pokryta jest starymi wykładzinami: zieloną imitującą trawę oraz brązową. W środku rozplanowane są ulice miasteczka, które wykonane są z czarnego papieru ściernego o bardzo drobnej ziarnistości. Pod nimi poprowadzona jest instalacja elektryczna do zasilania torów i napędów rozjazdów. Zasilanie torowiska podzielone jest na dwa obszary. Jednym zasilaczem obsługiwane są pociągi na torach szlakowych, a drugim tory na bocznicach. Wszystkie rozjazdy sterowane są z pulpitu, dodatkowo w torach bocznicowych wstawione są tory z rozprzęgaczem taboru. We wszystkich głównych torach stacyjnych oraz bocznicach zastosowane są izolacje, dzięki czemu można wymusić zatrzymanie pociągu podczas gdy inny może być w ruchu. Do budowy pulpitu zostały użyte przełączniki hebelkowe.

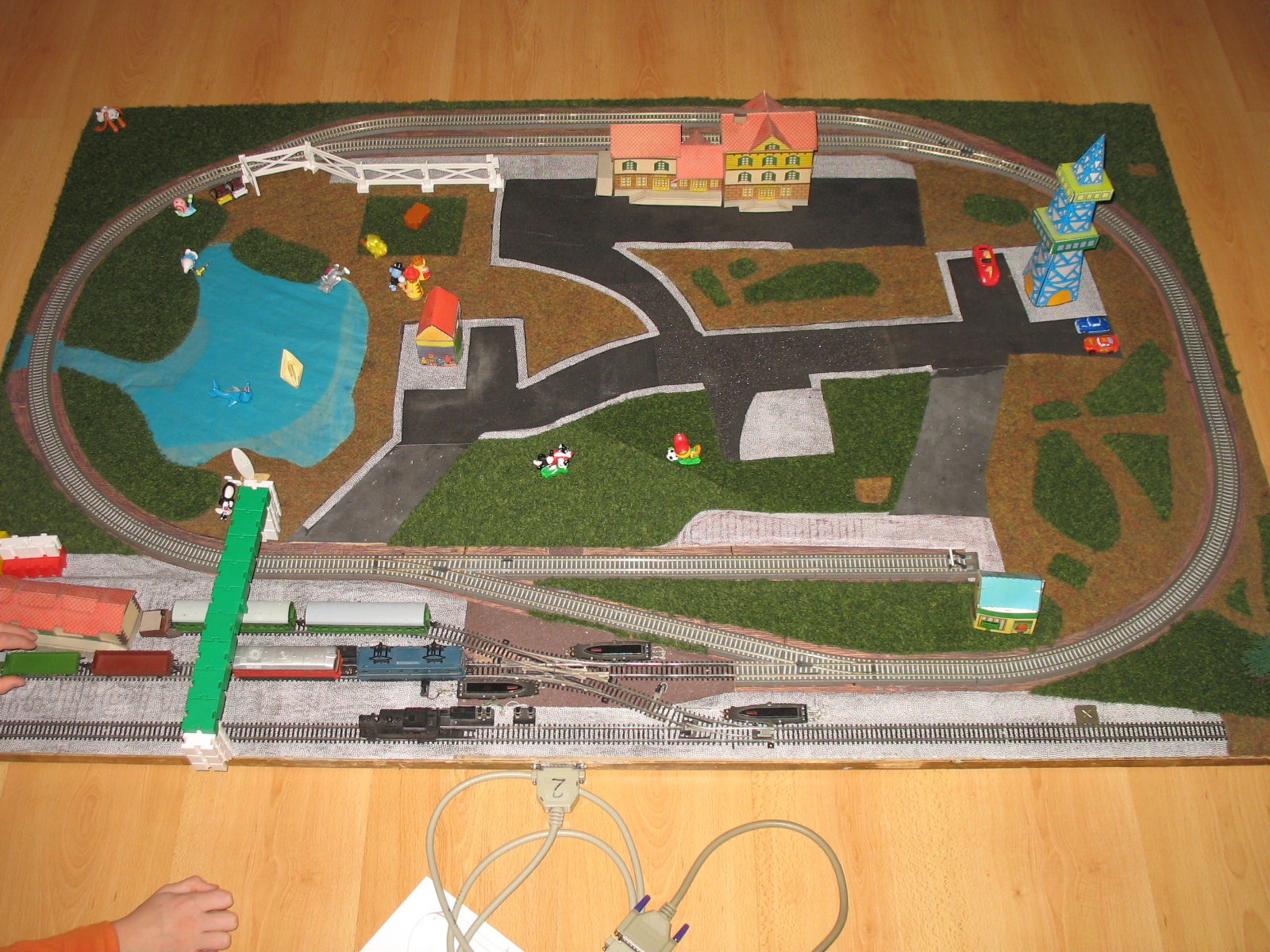

Gotowa makieta

Gotowa makieta służy dzieciom do zabawy, ale również do testowania i „przewietrzenia” taboru.

Makietę M&M można również obejrzeć na filmach.
